校準無法通過一般有以下幾種情況

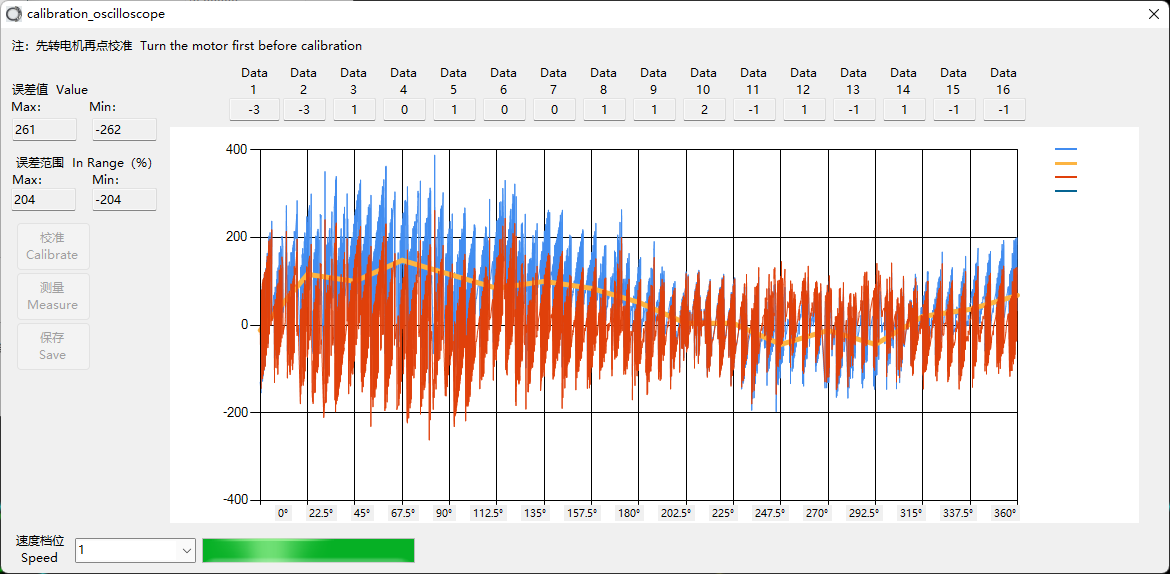

1.整體誤差幅度超出范圍

一般出現這種波形是由于結構安裝導致，檢查或重新調整讀頭與碼盤安裝距離，參考機械安裝說明。

2.波形出現尖峰

一般出現這種波形需要檢查碼盤是否刮傷，或者碼盤表面是否沾上了鐵屑等干擾磁場的物質。

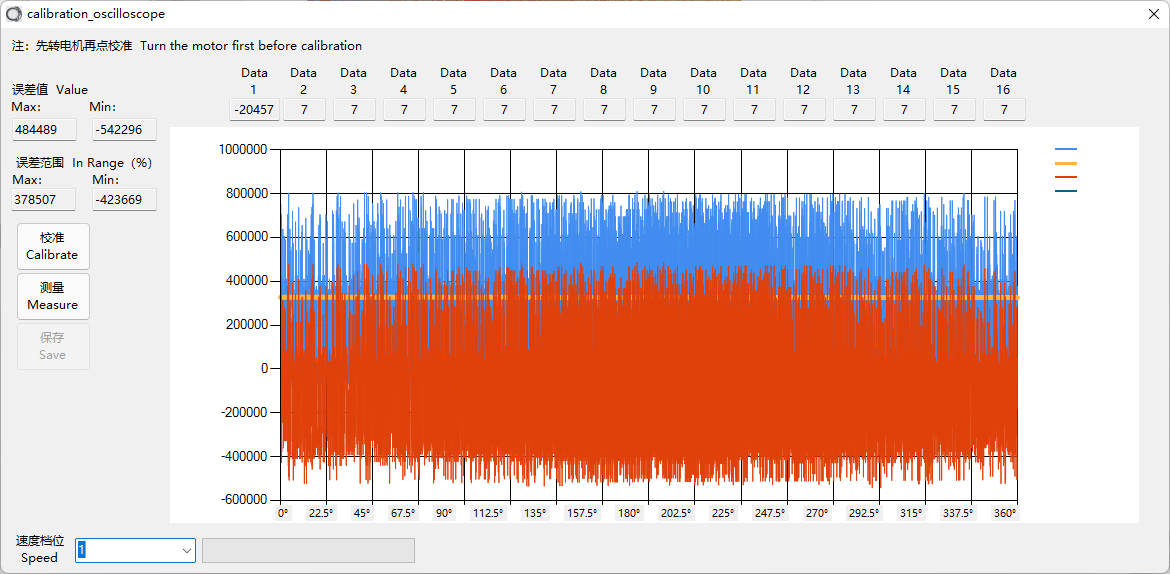

3.異常波形

出現該情況有以下方式進行分析判斷。

1、檢查供電是否滿足使用范圍內的電壓

2、檢查編碼器和碼盤是否在轉動時出現抖動未固定好

3、檢查安裝距離是否過遠

4、檢查碼盤磁道是否受損

注：摘自編碼器手冊第八章第15頁。
