為什么使用eCoder調試器 ？

客戶首次安裝使用零差云控編碼器時，需購買一個eCoder調試器 。該調試器用于連接編碼器和編碼器調試軟件的通信。零差云控編碼器為分體式編碼器，每個編碼器裝配完成后因安裝誤差的存在，需要在編碼器調試軟件上執行校準程序。校準通過后，方可正常讀取數據。如編碼器被重新安裝，需再次執行校準。

*我們無法對非零差云控品牌調試器提供技術支持。

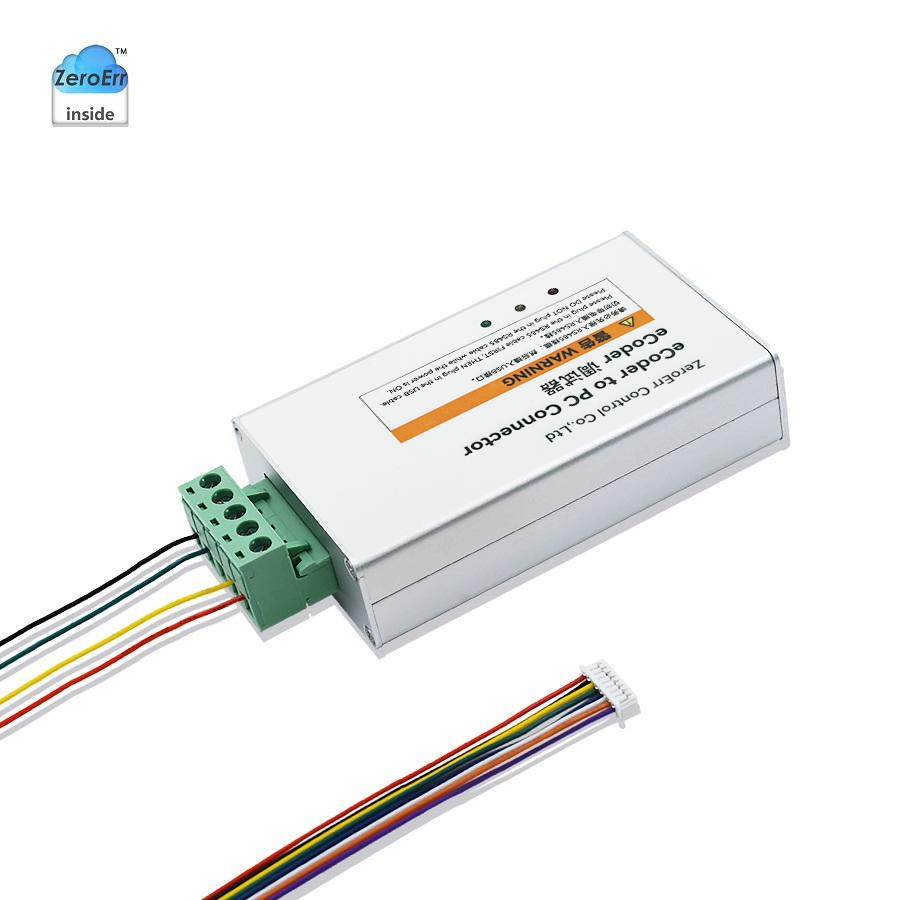

eCoder調試器

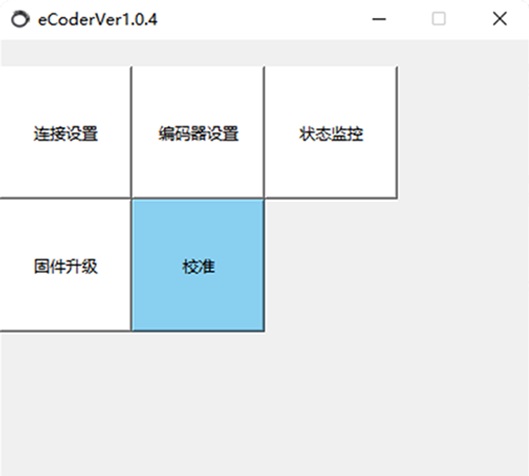

軟件主界面

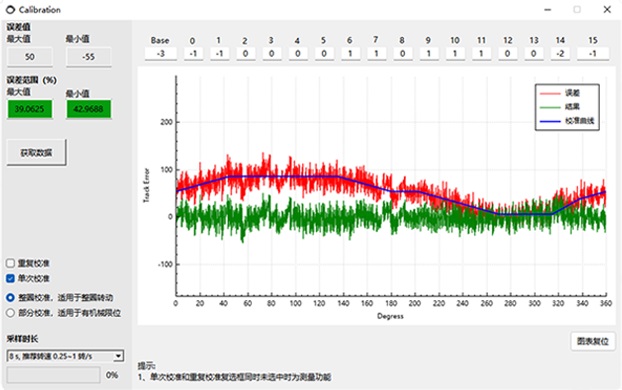

軟件校準界面

eCoder調試器作用：

1、可用于連接零差云控的官方軟件對編碼器裝配進行校準。
2、查看及檢測編碼器狀態及參數。
3、對編碼器進行單圈位置置零和多圈圈數復位等。

使用說明：

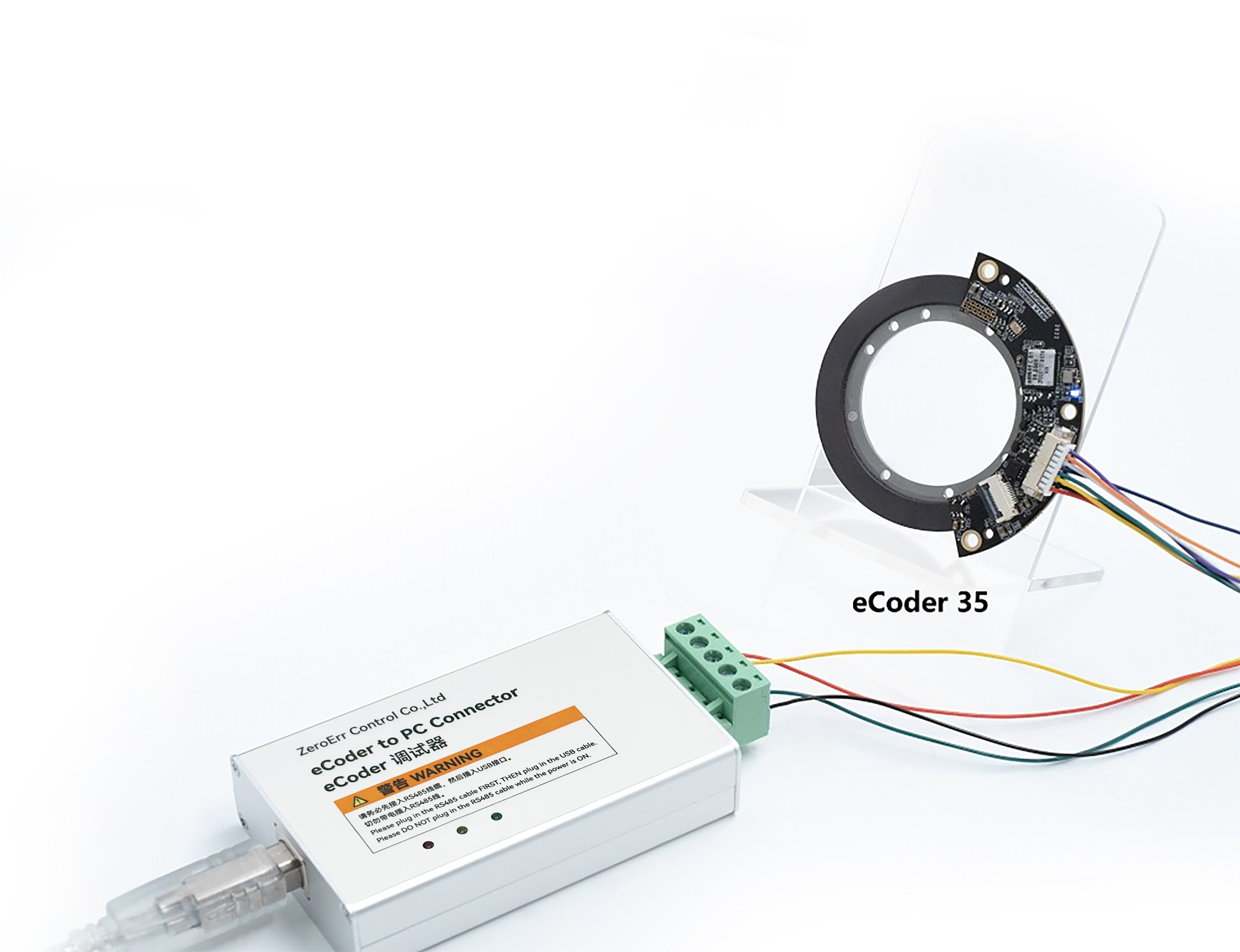

1、按照端口定義將編碼器和調試器連接。
2、編碼器串口調試工具USB端連接電腦，打開零差云控官方軟件，連接即可使用。

端口定義：

腳號	信號標識	信號說明
1	+5V	接編碼器5V電源正極
2	DATA+	接編碼器 DATA+
3	NC	無作用，請勿連接
4	DATA-	接編碼器?DATA-
5	GND	接編碼器5V電源負極
