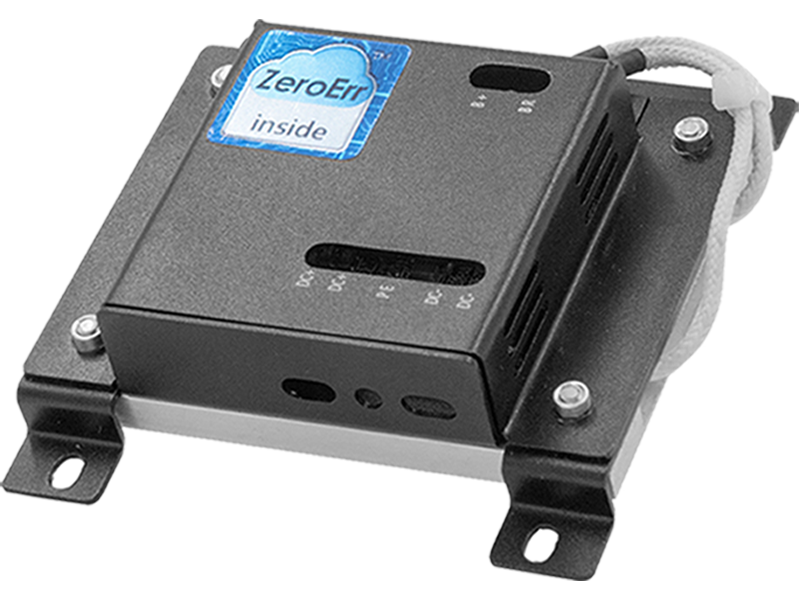

電源泄放模塊是一款專用于eRob機器人關節模組工作在高轉速和大負載情況下再生制動動能的處理，從而避免再生動能回饋導致的電源電壓沖高而發生母線電壓過高報錯停機的情況。
泄放電阻作用在于當電路回路處于回收動能的過程時，多余能量通過電阻消耗，從而避免動能回饋導致的電源電壓沖高。但是泄放電阻不能長時間接入電路，否則會持續產生較多熱量導致器件損傷或電路故障以及不必要的電能消耗。
尺寸： 75*80*22.5(mm)
重量： 66.5(g)
輸入電壓： <50(VDC)
啟動再生制動電壓： 51(VDC)
關閉再生制動電壓： 50(VDC)
制動電阻功率： 50(W)
制動電阻阻值： 5(Ω)

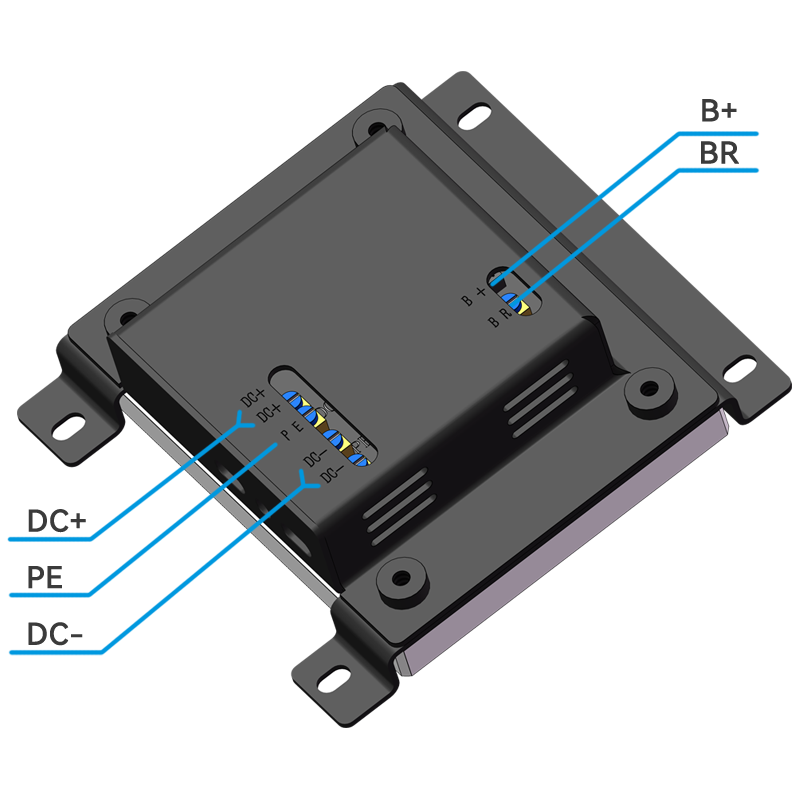

| Pin | 端子標記 | 端子功能 | 端子規格 |
| 1 | DC+ | 接入 48VDC 電源正極 |
框式壓線式端子， |
| 2 | PE | 接外殼地 | |
| 3 | DC- | 接入 48VDC 電源負極 | |
| 4 | BR | 接入制動電阻 | |
| 5 | B+ |

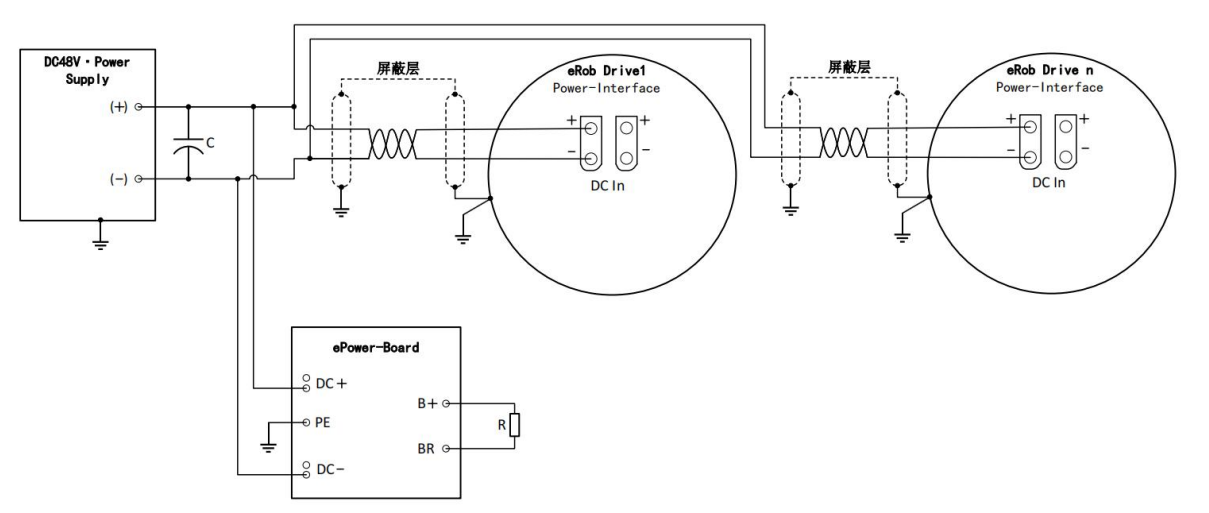

48V 直流電源與電源泄放模塊、關節模組接線圖如圖所示。
其中關節電源接線方式 參考 eRob 機器人關節模組用戶手冊《7.1.電源接線方式說明》。
各型號關節對應下圖所示的 DC48V 電源、電解電容 C、制動電阻 R 推薦規格見表。
| 關節型號 | 直流電源規格 | 制動電阻規格 | 電解電容規格 |
| eRob70 | 100W、48VDC | 50W、5Ω | 12000μF、60V |
| eRob80 | 200W、48VDC | 50W、5Ω | 12000μF、60V |
| eRob90 | 400W、48VDC | 50W、5Ω | 36000μF、60V |
| eRob110 | 800W、48VDC | 300W、5Ω | 96000μF、60V |
| eRob142 | 1200W、48VDC | 300W、5Ω | 96000μF、60V |
| eRob170 | 1200W、48VDC | 300W、5Ω | 96000μF、60V |
| 機械臂型號 | 直流電源規格 | 制動電阻規格 | 電解電容規格 |
| 3kg機械臂 | 400W、48VDC | 50W、5Ω | 12000μF、60V |
| 5kg機械臂 | 800W、48VDC | 100W、5Ω | 96000μF、60V |
| 10kg機械臂 | 1500W、48VDC | 300W、5Ω | 96000μF、60V |
| 20kg機械臂 | 3000W、48VDC | 300W、5Ω | 96000μF、60V |
注：若關節電源接口輸入前接空氣開關，空氣開關后需并接一個緩沖電解電容（參考規格：1000uF， 100V）
